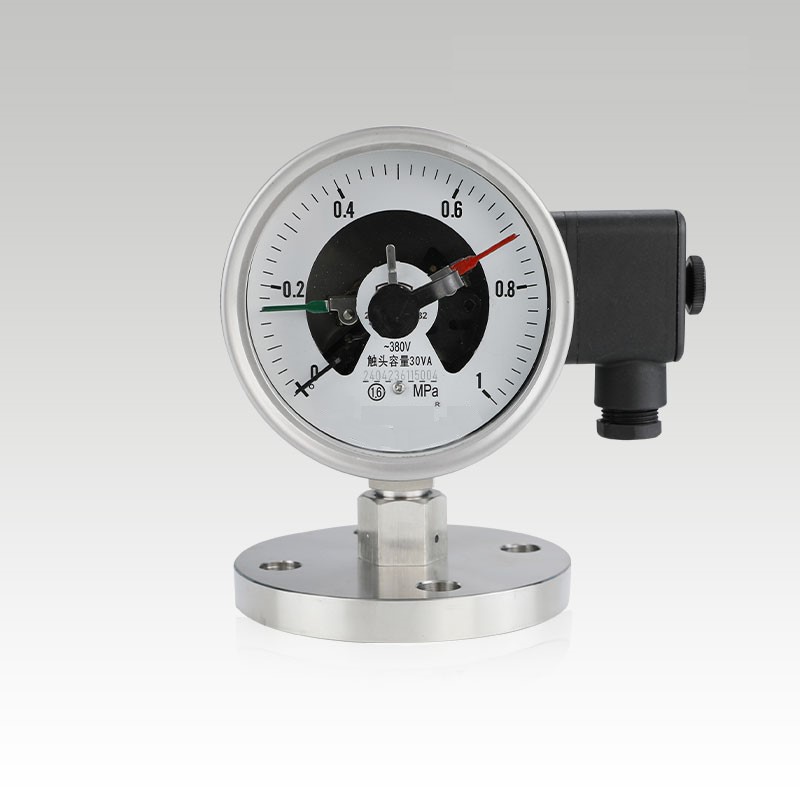

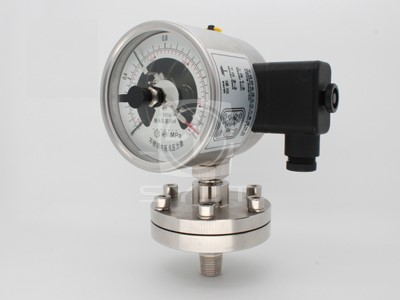

電接點隔膜壓力表
- 電 話：400-820-5686
- 郵 箱：shsyjtgs@163.com
Description
為使通用型壓力表能適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮游物的介質壓力以及須***避免測量介質直接進入通用型壓力儀表和防止沉淀物積聚且易清洗的場合，應須***采用由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜表。
隔膜表主要用于石油化工、制堿、化纖、染化、制藥、食品和制酷等工業部門生產過程中測量流體介質壓力之用。
結構原理
當測量介質的壓力P作用于隔膜，則隔膜產生變形，壓縮壓力儀表測壓系統的密封液，使其形成P－△P的壓力國。當隔膜的剛性足夠小時，則△P也很小，壓力儀表測壓系統形成的壓力就近于測量介質的壓力。
型號表示
通用型壓力表型號
連接器代號
隔膜隔離器代號
隔膜材料
推薦用表：PM10系列壓力變送器，Y－B系列不銹鋼壓力表
Z：直接式（被測介質溫度＜80℃）
ZN：阻尼器
SR：散熱器（被測介質溫度＜200℃）
RL1/2/4：軟管連接（1、2、4分別代表軟管長度m）
GL：角形連接（被測介質溫度＜150℃）
MF:敞開式凸面（≤25 Mpa）
MG：工字形（≤4 Mpa）
ML：螺紋式（≤60 Mpa）
MZ：螺栓式（1～25 Mpa）
MH：均質機用（10～60 Mpa）
MC：夾子式（0.1～2.5 Mpa）
MN：螺母式（0.1～2.5 Mpa）
316、316L、哈氏合金、蒙耐爾合金、鉭、氟塑料
測
量
范
圍
法蘭標準代號
, , ,
