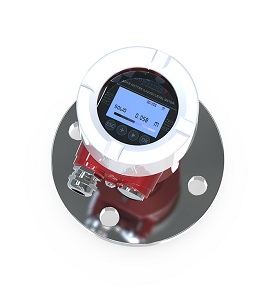

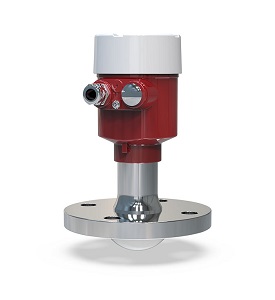

80G雷達物位計
80G高頻雷達式物位計，測量距離可達30米。該物位計的天線被進一步優化處理，新型的微處理器能夠進行更高速率的信號分析處理，使該儀表可廣泛用于反應釜、 容器及固體料倉等復雜條件下的液位或物位的測量
- 電 話：400-820-5686
- 郵 箱：shsyjtgs@163.com
Description
性能特點
80G調頻雷達式液位測量儀表，法蘭可以安裝于任意角度，安裝方便。天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于大多數工況的位置測量。
應用：絕大多數工況的液位測量
測量范圍：15、30米
過程連接：螺紋、法蘭
過程溫度：-40～80℃( 標準型 ) / -40～250℃( 高溫型 )
過程壓力：-0.1～0.3MPa
精度：±2mm
防護等級：IP67
頻率范圍：80GHz
電源：兩線制(DC24V)/四線制(DC24V/AC220V )/六線制（DC12~24V）
防爆等級：Exia ⅡC T6 Ga / Exd IIC T6 Gb
外殼：鋁 單腔 / 鋁 雙腔 / 塑料/ 不銹鋼 單腔
信號輸出：4...20mA/HART( 兩線/四線 ) / RS485 Mod bus（六線制）
● 天線尺寸小，便于安裝；非接觸雷達，無磨損，無污染。
● 幾乎不受腐蝕、泡沫影響；幾乎不受大氣中水蒸氣、溫度和壓力變化影響。
● 嚴重粉塵環境對高頻物位計工作影響不大。
● 波長更短，對在傾斜的固體表面有更好的反射。
● 波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。
● 測量盲區更小，對于小罐測量也會取得******的效果。
● 高信噪比，即使在波動的情況下也能獲得更優的性能。
技術參數
| 過程連接 | 螺紋 G1? ”A / 螺紋 1? ”NPT / 法蘭 | ||
| 天線型材 | 不銹鋼 / PTFE | ||
| 外 殼 | 外殼和外殼蓋之間的密封 | 硅橡膠 | |
| 外殼視窗 | 聚碳酸酯 | ||
| 接地端子 | 不銹鋼 | ||
| 供電電壓 | 兩線制 | 標準型 | (16～26) V DC |
| 本安型 | (21. 6～26. 4) V DC | ||
| 功耗 | max 22. 5mA / 1W | ||
| 允許紋波 | |||
| 隔爆型 | -<100Hz | Uss < lV | |
| - (100～100K) Hz | Uss < l0mV | ||
| (22. 8～26. 4) V DC | 兩線制 | ||
| (198～242) V AC | 四線制 / 110V AC 四線制 | ||
| 電纜參數 | 電纜入口／插頭 | 1個M20xl.5電纜入口 | |
| 1個盲堵M20xl.5 | |||
| 接線端子 | 導線橫截面2.5mm2 | ||
| 輸出參數 | 輸出信號 | (4～2 0) mA | |
| 通訊協議 | HART | ||
| 分辨率 | 1. 6μA | ||
| 故障信號 | 電流輸出不變 | ||
| 20. 5mA | |||
| 22mA； | |||
| 3.9mA | |||
| 積分時間 | (0～36)s，可調 | ||
| 盲區 | 天線末端 | ||
| 測量距離 | HBRD901 | 10米 （液體型） | |
| HBRD902 | 30米 （液體型） | ||
| HBRD902T | 20米 （液體型） | ||
| HBRD906 | 20米 （液體型） | ||
| 微波頻率 | 80GHz | ||
| 通訊接口 | HART通訊協議 | ||
| 測量間隔 | 大約1秒（取決于參數設置） | ||
| 調整時間 | 大約1秒（取決于參數設置） | ||
| 顯示分辨率 | 1mm | ||
| 工作存儲及運輸溫度 | (-40～100) ℃ | ||
| 過程溫度（天線部分的溫度） | HBRD901 | (-40～130)℃ | |
| HBRD902 | (-40～250)℃ | ||
| HBRD902T | (-40～250)℃ | ||
| HBRD903 | (-40～250)℃ | ||
| HBRD904 | (-40～250)℃ | ||
| HBRD905 | (-40～250)℃ | ||
| HBRD906 | (-40～200)℃ | ||
| 相對濕度 | ? 95% | ||
| 壓力 | Max. 4MPa | ||
| 耐震 | 機械震動l0m/s2 , (10～150)Hz | ||
