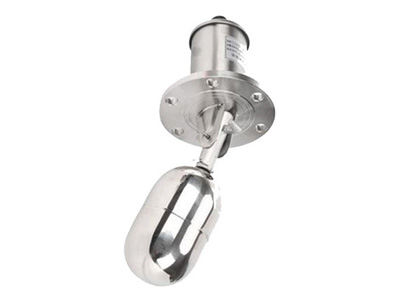

防爆型側裝浮球液位控制器
- 電 話：400-820-5686
- 郵 箱：shsyjtgs@163.com
Description
浮球液位開關
浮球液位開關適用于工業過程中的各種敞口或受壓容器的液位控制。當液位上升至高限時或下降至低限時，控制器開關動作并發出控制報警信號或控制泵、閥的開閉。浮球液位開關由浮球組件，行程開關組件及外殼組成。一對板性械斥的磁鋼分別安裝在浮球端部和行程開關組件上。當浮球在動作界限內隨液位變化而上下升降時，其端部的磁鋼也隨之上下擺動，通過非導磁的外殼推動行程開關組件上磁鋼運動，從而使輸出的觸點相應接通或斷開，控制后級信號裝置發出光或聲的信號。當浮球隨液位升降時，只有其處于動作界限上、下兩個板限位置時，輸出觸點才會接通或斷開，而在升降過程中無任何信號產生。控制器的浮球用1Gr18Ni9Ti不銹鋼制成。控制器的浮球組件與行程開關組件是互為隔離的，因此避免了一般液位儀表容易滲漏等缺陷。
結構原理
浮球液位開關由兩個互不相通的測量部分和輸出部分組成。當被測液位發生變化時，浮球隨之升降，從而使端部磁鋼上、下擺動。根據磁鋼同性相斥原理，使安裝在殼內的磁鋼反向擺動，動觸點在靜觸頭1-1與2-2間接通或斷開。
產品特點
●結構簡單，安裝方便，維護費用低；
●體積小、速度快、使用壽命長；
●適用范圍廣，安裝形式多樣；
●多點控制；
●無源器件，性能穩定可靠，抗干擾能力強??；
●多種材質可以選擇，適合多種場合使用；
●浮球液位開關使用磁力運作，無機械連接件，運作簡單可靠。
技術參數
●工作壓力：4.0MPa標準型 6.4MPa特殊型；
●工作溫度：-40~150℃；
●介質密度：≥0.65g/cm3；
●觸點容量：220VAC/DC 150W；
●材質：接液部分1Cr18Ni9Ti防爆殼ZL102油漆噴涂；
●連接法蘭：采用化工部HG20592~20635,-97；
法蘭標準
PN按所選壓力等級。
UQK-01DN80
UQK-02DN80
UQK-03DN80(用戶自配大小頭法蘭)
UQK-04DN40
●出線口：M20x1.5(內螺紋)
●防爆標志： 隔爆型：ExdIIBT4 本安型：ExibIICT4
型號規格
| 型號(普通式) | 動作界限 | 調整方式 | 安裝方式 | 用途 |
| UQK-01 | 10 | 不可調 | 水平 | |
| UQK-01N | 60 | 不可調 | 水平 | 高粘度介質 |
| UQK-01T | 40 | 可調 | 垂直 | 側面無法安裝 |
| UQK-02 | 2~550 | 有級可調 | 水平 | |
| UQK-03 | 8~1000 | 無級可調 | 垂直 | |
| UQK-04 | 8 | 不可調 | 水平外側裝 | 可拆 |
使用須知
●安裝時注意螺栓孔方位，且用戶配凹面法蘭。
●接線應采用外徑10mm五芯橡皮套軟線或橡皮電纜,其中一芯為內接地線。另四芯供一對常開常閉觸點連線。所有接線端子均應接觸******，出線螺帽，要妥善壓緊，以防引線松脫。
●各防爆結合面，不準有劃痕，碰傷，并不可涂油漆，但允許涂少量潤滑油或防銹油脂。
●操作時應嚴格遵守防爆電氣設備使用規程,確保安全。
●被測介質液面的波動頻率不能太大和不應含有導磁雜質。
訂貨須知(訂貨時請?zhí)峁┫铝袛?shù)據)
●控制器型號規格；
●工作壓力；
●工作溫度；
●防爆要求；
●需配儲罐上的凹面法蘭請在訂貨時注明。
