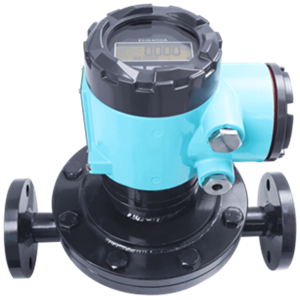

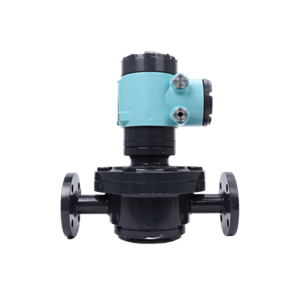

LC橢圓齒輪流量計
- 電 話：400-820-5686
- 郵 箱：shsyjtgs@163.com
Description
1. LC 橢圓齒輪流量計是流量流經管道內液體流量總量的容積式儀表，主要用于測量油類等昂貴介質或其他高粘度介質的累計流量。
2. LCB 型遠傳型橢圓齒輪流量計，其殼體和齒輪采用 Ocr17N i12Mo2 不銹鋼制造，具有衛生、保潔、耐酸、耐腐蝕等優點，廣泛應用于液體飲料、日用化妝液及醫藥等要求衛生、保潔場合以及冶金、化工等工業部門腐蝕性溶液的計量；輸出脈沖信號， 12VDC 供電，三線制。
3. LCF 型復零型橢圓齒輪流量計具有復零功能，在需多次重復記數場合使用極為方便。
測量原理
在流體流動的作用下，儀表進出口兩端形成壓差，一對橢圓齒輪在軸上不停的旋轉，其齒輪間的空腔充滿液體，隨著旋轉被排出，測出橢圓齒輪的轉數即可知道流經儀表液體的流量。設橢圓齒輪旋轉一周排出的體積量 Q ，單位時間橢圓齒輪旋轉次數為 N ，則在該時間內流過的液體體積量為 NQ 。
公稱直徑 DN (mm) | 流量范圍(m3/h) | |||
石油產品 | 化學液體 | |||
0.6-2 | 2-8 | 8-200 | 0.6-200 | |
Mpa.s | ||||
10 | 0.08-0.4 | 0.04-0.4 | ||
15 | 0.3-1.5 | 0.15-1.5 | 0.3-1.5 | |
20 | 0.75-3 | 0.3-3 | 0.2-3 | 0.6-3 |
25 | 1.5-6 | 0.8-6 | 0.6-6 | 1.2-6 |
40 | 3-16 | 2-15 | 1.5-15 | 2.4-1 |
50 | 4.8-24 | 3-24 | 2.4-24 | 3.8-19 |
80 | 12-60 | 8-60 | 6-60 | |
100 | 20-100 | 13-100 | 10-100 | |
1. 精度等級：普通型 0.5 級，高精度 0.2 級
2. 介質壓力：普通型 1.6MPa ，高壓型 3.2MPa
3. 粘度范圍：普通型： 0.6~200mpa.s ，高粘度 200~1000mpa.s
4. 介質溫度：普通型<120℃, 高壓型 <200℃
5. 表體材質：鑄鐵、鑄鋼、不銹鋼等
6. 轉動部件：鋁合金、不銹鋼等
7. 本安防爆： ExiallAT3
8. 連接方式：法蘭連接 DN10~DN100 ，螺紋連接 DN10~DN50
9. 安裝方式；水平、垂直
10. 口徑系列： DN10 ， 15 ， 20 ， 25 ， 40 ， 50 ， 80 ， 100
11. 壓力損失： ≤0.1 MPa
結構原理
1. 在儀表測量室進出口兩端液體壓差的作用下，一對橢圓齒輪 A 、 B 在軸上不停的轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。
2. LC 型橢圓齒輪流量計采用磁性密封連接。積算機構以字輪表示累計讀數。
3. 橢圓齒輪流量計內與被測介質接觸的材料有鑄鐵、鑄鋁、不銹鋼、碳鋼和黃鋼等。
