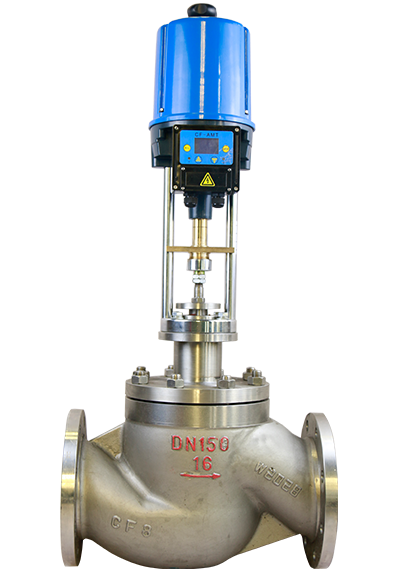

    電動套筒調節閥


    適用于高壓 差產生閃蒸空化的場合。堅固的套筒保護閥體不受閃蒸和 空化的破壞。閥體流體通道呈S型流線型，壓降損失小，流 量大，可調范圍大。調節閥配用多彈簧式薄膜執行機構，結 構緊湊，輸出力大。








    • 電 話：400-820-5686
      •

    • 郵 箱：shsyjtgs@163.com
      •
















    Description


    產品特點
    • 產品技術特點
    •
    • 泄 漏 量：符合ANSI B16.104Ⅳ級小于額定CV的0.01﹪
      回差：1﹪（帶定位器）、3﹪（不帶定位器）
      線性：±2﹪（帶定位器）、±5﹪（不帶定位器）
      備注：采用標準的V型聚四氟乙炔填料
      可調范圍：50:1
      附件（根據要求配置）
      定位器、手輪機構、氣動閥位傳動器
    技術參數和性能
    閥體
    型式：直通單座套筒式鑄造球形閥
    公稱通徑：20-200mm
    公稱壓力：ANSI125、150、300、600；JIS10、16、
    20、30、40K；PN1.6、4.0、6.4MPa
    連接形式：法蘭式：FF、RF、RJ和LG
    標準按ANSI B16.5、JIS B2201 JB/T79.1 PN1.6MPa、
    JB/T79.2凹凸面
    焊接式：嵌接焊SW（40-50mm）
    對接焊BW（65-200mm）
    材料：HT200、ZG251、ZG1Cr18Ni9、
    ZG0Cr17Ni12Mo2、1.25Cr0.5Mo、
    5.0Cr0.5Mo、SCPH21、SCPH61、Ti
    上 閥 蓋：常溫型（P）：-17-+230℃
    伸長Ⅰ型（E1）：-45-17℃、+230-566℃
    伸長Ⅱ型（E2）：整體式（E2）-100-45℃、焊接式（E2W） -196-100℃
    壓蓋形式：螺栓壓緊式
    填料：V型聚四氟乙炔填料、含浸聚四氟乙炔填料、石墨編織填料
    閥內組件
    閥芯特性：單座套筒式柱塞閥芯
    套筒型式：分離式套筒
    材料：17-4PH、0Cr17Ni12Mo
    執行機構
    型式：HA多彈簧式薄膜機構
    膜片材料：乙丙橡膠夾尼龍
    彈簧范圍：0.02-0.10、0.08-0.24MPa
    供氣壓力：0.14、0.16、0.28、0.40MPa
    氣源接頭：Rc1/4
    環境溫度：-30-+70℃
    作用形式：氣開式、氣關式
    備注：該閥可以配用VA5和VP執行機構
