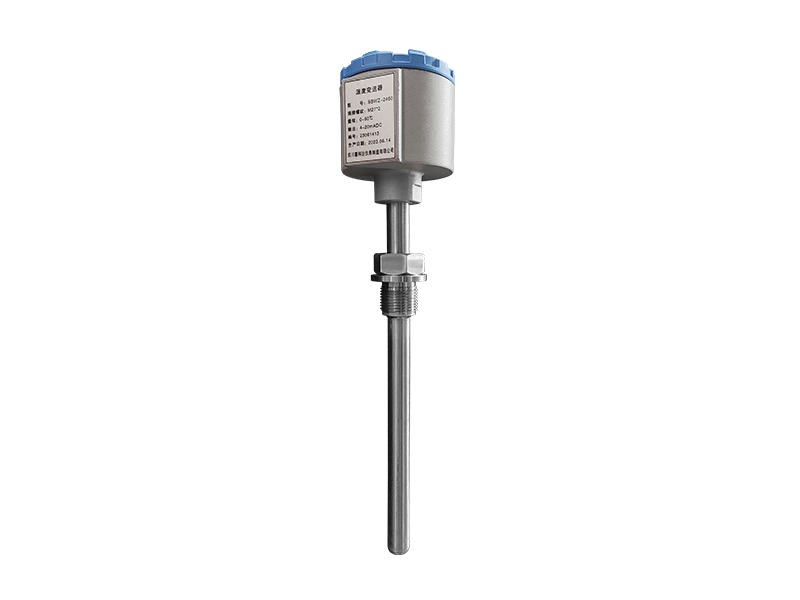

一體化溫度變送器接線盒型
- 電 話：400-820-5686
- 郵 箱：shsyjtgs@163.com
Description
SBWR（Z）型一體化兩線制溫度變送器（以下簡稱兩線制溫變）是DDZ-S系列儀表主要品種之一。按照測溫元件不同可分為兩線制熱電偶溫變和兩線制熱電阻溫變。其輸出與被測溫度成線性關系。
兩線制溫變采用兩線傳輸，即電源與信號共用兩根普通導線。變送器將測溫元件所測得的微弱信號直接放大并轉換成 4～20mA.DC 信號，遠傳給控制室儀表作指示、記錄、調節之用，廣泛用于工業生產過程控制領域，組成各種各樣的檢測控制系統。
變送器可以安裝于熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用于冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。
采用硅橡膠密封結構、因此耐震，耐濕、適合在惡劣現場環境中安裝使用。
現場安裝于熱電偶、熱電阻的接線盒內，直接輸出4～20mA，這樣既省去昂貴的補償導線費用，又提高了信號長距離傳送過程中的抗干擾能力。
變送器具有輸入端開路指示功能，熱電偶溫度變送器具有冷端溫度自動補償功能。
精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠。
應用面廣，既可與熱電偶、熱電阻形成一體化現場安裝結構，也可作為功能模塊安裝在檢測設備中。
數顯型溫度變送器可按用戶實際需要調整變送器顯示屏的顯示方向。
1、輸入信號：3mV≤△V≤100mV（熱電偶或直流毫伏輸入）
△≥5Ω（熱電阻或電阻信號輸入）
2、輸出信號：4~20mA . DC
3、輸出負載：0~500Ω（特殊定貨需注明）
4、基本誤差：±0.5%（FS）或±0.2%（FS）兩線制熱電偶溫度變送器
±0.2%（FS）或±0.1%（FS）兩線制熱電阻溫度變送器
5、溫度漂移：±0.02%/℃（兩線制熱電偶溫度變送器）
±0.01%/℃（兩線制熱電阻溫度變送器）
6、傳輸方式：兩線制傳輸，工作電源與負載電阻壓降是串聯連接。
7、工作條件：環境溫度：-20~80℃；-25~125℃（定貨時需注明）
相對濕度：≤85%RH
震動頻率：≤25HZ
雙 振 幅：≤0.1mm
周?chē)h(huán)境不允許有腐蝕性氣氛。
8、電 源：24V.DC±10%，（由配電器、安全柵供電）
9、功 耗：小于 0.5W
10、結構型式：現場一體化安裝或分體式安裝
