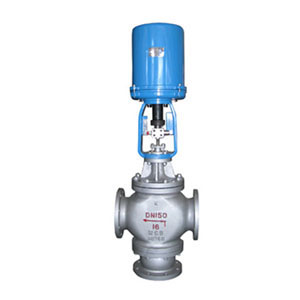

電動三通調節閥
電動三通調節閥是針對三通控制研制的專用調節閥，具有調節精度高，動作穩定可靠等優點。合流型主要用于兩種流體混合成第三種流體；分流型主要用于將一股流體分成兩股流體，可代替兩臺互為開關的單、雙座調節閥
- 電 話：400-820-5686
- 郵 箱：shsyjtgs@163.com
Description
電子式電動精小型三通調節閥是專門針對三通控制研制的專用調節閥，具有調節精度高，動作穩定可靠等優點。合流型主要用于兩種流體混合成第三種流體；分流型主要用于將一股流體分成兩股流體?？纱鎯膳_(tái)互為開關的單、雙座調節閥，用于液體、氣體、蒸汽等介質的調節與控制。
技術參數
| 公稱通徑 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||
| 閥座直徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 流量 系數 | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 |
| 分流 | —— | —— | —— | —— | —— | 85 | 135 | 210 | 340 | 535 | |
| 額定行程 | 16 | 25 | 40 | 60 | |||||||
| 可調范圍 | 30:1 | ||||||||||
| 公稱壓力 | 1.6、4.0、6.4MPa | ||||||||||
| 閥芯形式 | 薄壁圓筒型閥芯 | ||||||||||
| 流量特性 | 直線、對數 | ||||||||||
| 作用形式 | 電開式、電關式 | ||||||||||
| 工作溫度 | 普通型-40~230℃，散熱片型230~450℃，特殊訂貨450~600℃ | ||||||||||
| 法蘭標準 | 符合JB78-59、JP79-59標準，可按JB/T79. 1-94. JB/T79. 294. ANSI. JIS. DIN 等標準訂貨生產 | ||||||||||
| 控制信號 | 4~20mA．DC; 1~5V．DC; O~1OV．DC(與所配執行機構有關) | ||||||||||
| 電源 | 220V．AC，50Hz：380V．AC，50Hz(與所配執行機構有關) | ||||||||||
注：工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決
外形尺寸
| 公稱通徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| L（mm） | PN1.6MPa | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | |
| PN4.0MPa | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | ||
| PN6.4MPa | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | ||
| L（mm） | PN1.6MPa | 140 | 150 | 160 | 180 | 200 | 220 | 220 | 256 | 278 | 322 | |
| PN4.0MPa | 150 | 160 | 170 | 190 | 220 | 232 | 256 | 295 | 313 | 372 | ||
| PN6.4MPa | 160 | 170 | 180 | 200 | 220 | 242 | 266 | 300 | 318 | 382 | ||
| 配 PSL | H（mm） | 普通型 | 775 | 781 | 775 | 790 | 819 | 820 | 810 | 917 | 927 | 947 |
| 散熱片型 | 905 | 911 | 905 | 920 | 766 | 983 | 973 | 1116 | 1126 | 1144 | ||
| D（mm） | 176 | |||||||||||
| 重量 | 61.5 | 64.5 | 69.5 | 76.5 | 109 | 132 | 164 | 207 | 267 | 395 | ||
| 配 361L 961L | H（mm） | 普通型 | 538 | 544 | 660 | 675 | 744 | 745 | 735 | 972 | 982 | 1027 |
| 散熱片型 | 668 | 674 | 790 | 805 | 691 | 908 | 898 | 1171 | 1181 | 1224 | ||
| D（mm） | 225 | 310 | ||||||||||
| 重量 | 69 | 72 | 85 | 92 | 124 | 147 | 179 | 260 | 320 | 448 | ||
